Як правильно зробити заземлення в приватному будинку своїми руками: схема пристрою і відео

  1. види заземлення
  2. Яку побутову техніку необхідно обов'язково заземлити
  3. Що знадобиться для заземлення будинку
  4. Приступаємо до роботи
  5. Перевіряємо результат роботи

кожен сучасний будинок буквально напханий побутовими приладами, які споживають досить багато електрики. Це праски, чайники, електричні плити, телевізори, комп'ютери, пральні машини і багато, багато іншого. І велика кількість подібної техніки наштовхує багатьох власників на цілком розумний крок - заземлення будинку. кожен   сучасний будинок   буквально напханий побутовими приладами, які споживають досить багато електрики

Схема для монтажу заземлення будинку

Завдяки цьому ви можете бути впевнені, що при різких скачках електрики в мережі побутова техніка не вийде з ладу, а при серйозних поломки ні ви, ні ваші близькі не постраждаєте від удару струмом. Це особливо важливо зробити, якщо ви проводили електрику на дачу самостійно . Багато людей також вирішують провести всі необхідні роботи, так як електромагнітне випромінювання заземленою техніки, за словами фахівців, значно менше.

види заземлення

Фахівці зазвичай ділять заземлення на два види - захисне і робоче. Навіть людині, який далекий від електрики і всього, що з ним пов'язано, буде корисно дізнатися про них, якщо він вирішив провести заземлення в приватному будинку.

  1. Захисне заземлення. При ньому електричне обладнання, що знаходиться під напругою, навмисно з'єднують із землею. Це максимально простий і ефективний, а тому і широко поширений варіант для захисту користувачів від ураження розрядом струму при будь-якому контакті з знаходяться під напругою металевими поверхнями. Забезпечує захист користувачів побутовою технікою від ураження електрикою.
  2. Робоча заземлення. Використовується у випадках, коли необхідно запобігти підвищенню напруги в електричних приладах, що виникає при руйнуванні ізоляції трансформаторних обмоток. Ефективно в випадках, коли в будинок потрапляє блискавка - побутові прилади не виходять з ладу, так як весь заряд йде в землю.

Який з цих варіантів вибрати? Тут можете вирішити тільки ви самі.

Яку побутову техніку необхідно обов'язково заземлити

Звичайно, якщо вирішили провести монтаж системи заземлення в своєму будинку, то краще за все буде заземлити всі прилади. Однак деякі зразки побутової техніки заземлити особливо важливо. Про це буде корисно знати.

  1. Бройлер. Мабуть, саме заземлення бройлера є одним з найважливіших етапів заземлення побутової техніки. Якісне заземлення бойлера дозволяє забезпечити захист не тільки саму техніку, а й користувачам. Адже найчастіше накопичувальні ємності для води виготовляють з нержавіючої сталі; Звичайно, цей матеріал обраний невипадково: він не схильний до корозії і навіть при підвищеному вмісті кисню у воді здатний прослужити багато років. На жаль, метал має і недолік. Нержавіюча сталь погано протистоїть дії блукаючого струму, який відводиться за допомогою захисного заземлення. І цей струм цілком може уразити людину, коли той приймає душ або навіть просто випадково стосується корпусу бойлера. Блукаючий ток легко проходить крізь тонку нержавіючу сталь. При цьому в ній залишаються крихітні пори, кількість яких зростає з кожним місяцем. Герметичність конструкції порушується. Для зниження впливу блукаючих струмів в бойлер встановлюють анод, що виконує функцію громовідводу. Він збирає на собі навіть найбільш незначні розряди від блукаючого струму, щоб захистити водонагрівач від поломки. Але куди ж може подітися накопичений заряд (досить потужний!) В замкнутій системі? Він нікуди і не дівається. І в кращому випадку один раз ваш бойлер просто вийде з ладу, якщо ви вчасно не забезпечите його заземленням;
  2. Пральна машина. Через високу електричної ємності, усугубленной високою вологістю в робочому приміщенні, навіть справні машини можуть бити струмом при контакті з корпусом. У більшості випадків такі розряди абсолютно нешкідливі, проте вони можуть доставляти легкий дискомфорт користувачам;
  3. Персональний комп'ютер. Блок живлення комп'ютера має такий пристрій, що середня робоча витік комп'ютера навіть більше, ніж у пральної машини. Через плаваючих потенціалів на корпусі може не тільки знижуватися продуктивність, але і збільшуватися кількість системних збоїв. Деякі користувачі стверджують, що в деяких випадках це призводить до зниження швидкості інтернету;
  4. Електричні плити і індукційні плити. Висока потужність в сумі з роботою внутрішньої проводки в складних умовах підвищують ймовірність пробою електричного заряду навіть крізь надійну ізоляцію;
  5. Мікрохвильова піч. Основна деталь цього побутового приладу - магнетрон підвищеної потужності. Поганий контакт з розеткою нерідко призводить до того, що мікрохвильова піч перетворюється в джерело електромагнітного випромінювання, здатний завдати шкоди не тільки електроніці, але і здоров'ю людей.

Що знадобиться для заземлення будинку

Багато людей вважають за краще проводити роботи по заземленню будинку своїми руками, не запрошуючи фахівців. Що ж, це дуже розумно.

Весь процес займає всього кілька годин і вимагає від вас тільки обережності, але не особливих, вузькоспеціалізованих навичок.

Витративши порівняно небагато часу, ви отримуєте якісно заземлений приватний будинок, і вам не доведеться витрачати велику суму на оплату послуг професіоналів.

Щоб провести заземлення, вам знадобиться зовсім небагато матеріалів - вертикальні заземлювачі, а також заземлюючі смуги. Звичайно, звучить це досить дивно і зловісно. Але насправді придбати все необхідне можна в будь-якому будівельному магазині, витративши всього кілька сотень рублів.

Як вертикального заземлювача ви можете використовувати звичайний куточок 50х50х5 міліметрів. А в якості заземляющей смужки прекрасно підійде смугова сталь шириною в 40 міліметрів і товщиною в 4 міліметри.

Вкрай небажано використовувати при цьому арматуру. Вона проводиться з розжареного металу, який значно гірше поширює електрику, передаючи його грунту. Взагалі прекрасним вибором може стати використання мідних матеріалів.

При проходженні електричного розряду значно прискорюється процес окислення, через що сталь може досить швидко покритися шаром іржі. Для міді це не так критично. Однак покупка мідного обладнання - пов'язана з досить значними витратами. Тому більшість людей віддає перевагу звичайному металопрокату.

Також вам знадобиться кабель. Підібрати його трохи складніше. В першу чергу потрібно провести розрахунок з приблизною навантаження мережі.

Для цього просто складіть потужність всіх побутових приладів, які ви плануєте включати одночасно.

Так ось, пропускна здатність кабелю повинна перевищувати вийшло у вас число мінімум на третину. Якщо перетин буде занадто маленьким, то високий опір може завадити розряду перейти в землю, і ваша побутова техніка може бути пошкоджена.

Якщо перетин буде занадто маленьким, то високий опір може завадити розряду перейти в землю, і ваша побутова техніка може бути пошкоджена

Якщо ви не дуже обмежені в коштах, то ви можете придбати спеціальний комплект заземлення. У нього входять стрижні з мідним покриттям, сполучні муфти, наконечники, що спрощують установку стрижнів, і сталева оцинкована смуга, практично не схильна до іржі. Але вартість таких комплектів зазвичай коливається від 4 до 6 тисяч, що відлякує багатьох потенційних покупців.

Отже, коли все перераховане вище обладнання вже є у вас на руках, можна приступати до роботи. Звичайно, для цього потрібно точно знати, як зробити заземлення в будинку. Саме про це ви зараз і дізнаєтеся.

Приступаємо до роботи

Отже, ви вирішили убезпечити свій заміський або дачний будинок , Забезпечивши його заземленням. Розумне рішення. У вас вже є всі необхідні матеріали, а значить, можна переходити до монтажу. Взагалі, заземлення є вдалим рішенням для будь-яких типів будинків. Але заземлення в дерев'яному будинку є особливо актуальним. Ні для кого не секрет, що в деяких випадках досить однієї невдалої іскри, щоб дерев'яний будинок зайнявся полум'ям за лічені хвилини.

Переходимо до практики.
В першу чергу потрібно сформувати контур заземлення будинку. Його форма може бути практично будь-який - в залежності від форми вашого будинку. Біля кожного кута або іншого промовця об'єкта, на відстані не менше 1,5 метрів потрібно вбити вертикальний заземлювач (куточок). Ні в якому разі не фарбуйте його і не покривайте лаком, щоб захистити від іржі.

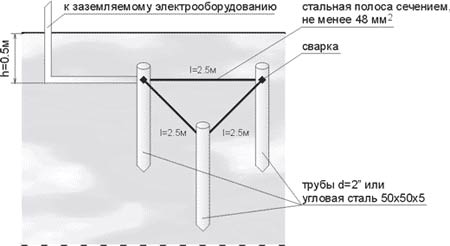

Схема контуру заземлення

Якщо ви використовуєте не нова, а старий металопрокат, обов'язково очистіть його від фарби і іржі - це значно знизить опір і забезпечить швидкий скидання електрики в грунт.
Саме тут ви зіткнетеся з найскладнішим етапом робіт. Куточки потрібно вбити на глибину 2-3 метрів.

Так, якщо ви хочете отримати правильне заземлення, яке буде відповідати всім вашим вимогам, то кожен з куточків повинен досягати вологого грунту.

Сухий грунт є досить поганим провідником, і не може якісно скидати напругу. Звичайно, в різних регіонах грунтові води залягають на різній глибині, але в більшості випадків 2-3 метрів цілком достатньо, щоб забезпечити повну безпеку вам і вашій техніці.

Звичайно, в різних регіонах грунтові води залягають на різній глибині, але в більшості випадків 2-3 метрів цілком достатньо, щоб забезпечити повну безпеку вам і вашій техніці

Врахуйте, що висота куточків повинна бути різною - велика їх частина повинна бути втоплена в землі. Стирчати з землі повинен лише один з вертикальних заземлювачів, до якого і буде приєднаний кабель заземлення. Звичайно, його бажано розташувати далеко не тільки від будинку, але і від грядок, і стежок, по яких ви часто ходите.

Після цього необхідно об'єднати вбиті куточки за допомогою заготовленої заздалегідь смугової сталі. Враховуйте, що сам контур повинен розташовуватися на глибині не менше 50 сантиметрів, щоб повністю виключити небезпеку отримання розряду. Тому уникнути земельних робіт не вийде. На зазначеній глибині необхідно прикріпити сталь до куточків. Найкраще для цього використовувати зварювання. Якщо ж зварювального апарату немає, можна обійтися болтовим з'єднанням, але воно повинно бути максимально міцним - стрічка повинна щільно прилягати до куточків.

От і все. Контур готовий. Як бачите, схема заземлення максимально проста. Справитися з усією роботою можна без особливих навичок. Залишилося лише під'єднати електричний щит до створеного контуру. У більшості випадків кабель від контуру заземлення приєднується до шини РЕ.

Однак якщо у вашому будинку використовується не однофазний ввід, розрахований на 220 вольт, а трифазний з 380 вольт, то потрібно провести підключення кабелю до ГЗШ (головна заземлювальна шина).

Уже до неї приєднується провідник від шини РЕ і провідник, що веде до лінії електропередач.

До речі, варто розповісти один цікавий спосіб заземлення, що дозволяє знизити кількість земляних робіт, і при цьому забезпечує достатню надійність. Звичайно, мова йде про заземлення в підвалі.

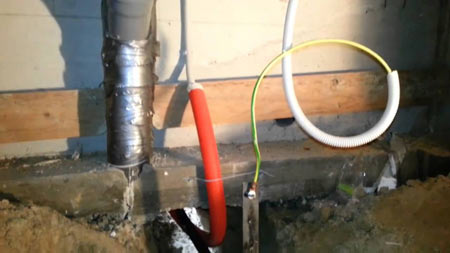

Приклад заземлення в підвалі

Якщо при будівництві використовувався фундамент або стрічковий фундамент, а не монолітний (він же плитний), то ви напевно побудували підвал в будинку . Саме там можна встановити контур заземлення. При цьому бажано відступати не менш ніж на метр від кожної стіни. Так як глибина підвалу вже на пару метрів нижче рівня землі, то куточки потрібно забивати в землю всього на 1-1,5 метра, а не на 2-3, як при звичайній роботі. Завдяки цьому пристрій заземлення займає менше часу і сил. На ефективність роботи системи це жодним чином не вплине.

На відео можете подивитися, як правильно заземлити приватний будинок своїми руками.

Перевіряємо результат роботи

Коли установка заземлення завершена, багато людей з полегшенням зітхають і розслабляються. Але ж робота на цьому не закінчилася! Звичайно, дуже добре знати, що ваш будинок заземлений. Але щоб бути впевненим в тому, що вся робота виконана правильно, необхідно перевірити заземлення. Звичайно, щоб зробити це, потрібно знати, як перевірити заземлення в будинку. Тут все досить просто.

Вам знадобляться деякі інструменти, які є практично в кожному будинку:

  • Індикаторна викрутка;
  • Набір звичайних викруток;
  • Будь гнучкий провідник з надійною ізоляцією досить великої довжини, щоб дістати від електричного щита до будь-якої розетки. Цілком підійде телефонний дріт або кручена пара.

Отже, починаємо перевірку.
Для початку загляньте в електричний щит і переведіть автоматичні вимикачі в положення «Відключено».

Після цього за допомогою індикаторної викрутки перевірте шину заземлення - чи є на ній напруга (шину легко впізнати по жовтим і зеленим проводам, підключеним до неї). Тут не повинно бути напруги.
Після цього візьміть підготовлений провідник і підключіть один кінець до шини «Нуль» (її можна впізнати по дроту синього кольору, який до неї підключений).

Другий кінець провідника потрібно під'єднати до шини заземлення. Якщо заземлення нормально працює, то пристрій захисного відключення (скорочено УЗО) має спрацювати, відключаючи електрику в усьому будинку. Якщо УЗО ніяк не відреагувало, значить заземлення з якоїсь причини відсутній. Необхідно перевірити всю виконану раніше роботу.

Якщо УЗО зреагувало правильно, значить перевірка заземлення триває. Один кінець дроту так і повинен бути приєднаний до шини «Нуль». Другий його кінець потрібно по черзі приєднати до всіх «вусикам» заземлення (жовто-зеленим проводам) в розетках, які слід попередньо розгвинтити за допомогою викрутки.

Якщо при контакті УЗО спрацьовує, значить, заземлення в повному порядку. В іншому випадку доведеться шукати допущені при монтажі системи заземлення помилки. Як бачите, якщо серйозно підійти до питання, то розібратися з заземленням приватного будинку зможе навіть людина, вельми далекий від будівництва і електрики. Напевно ви без проблем проведете всі необхідні роботи, убезпечивши там самим себе, своїх близьких і своє майно.
